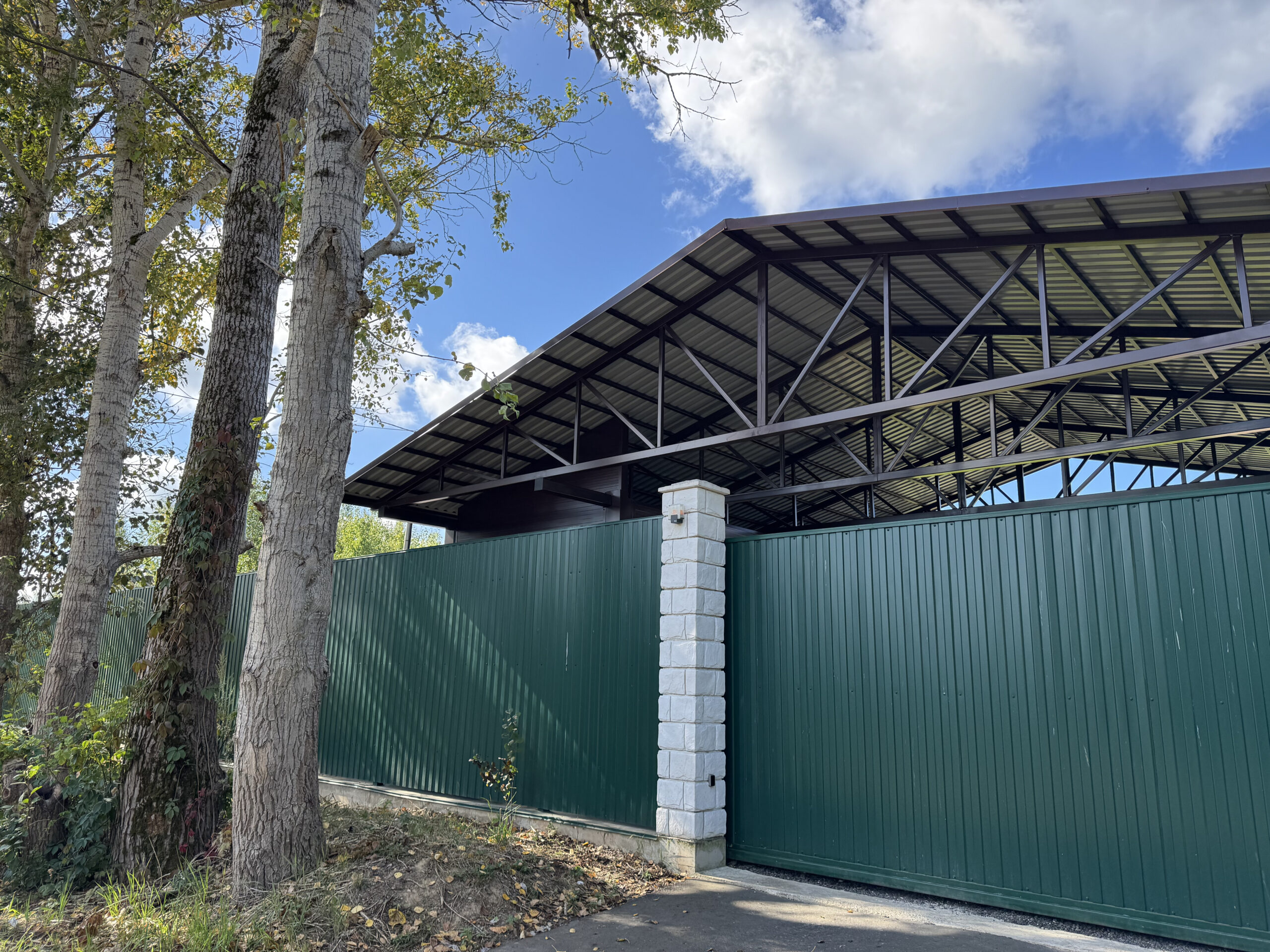

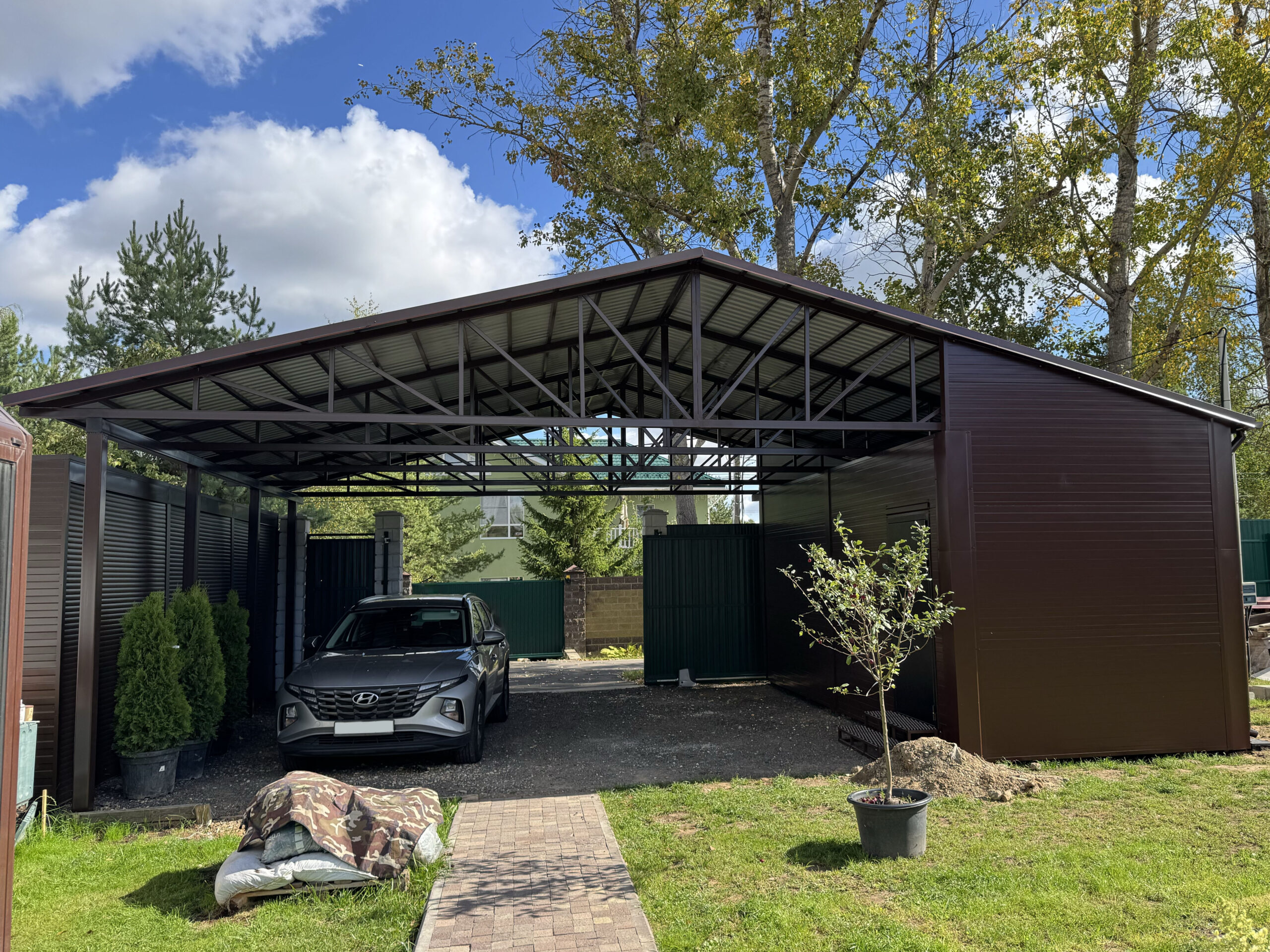

Двускатный навес с утеплённым хозблоком

Задача

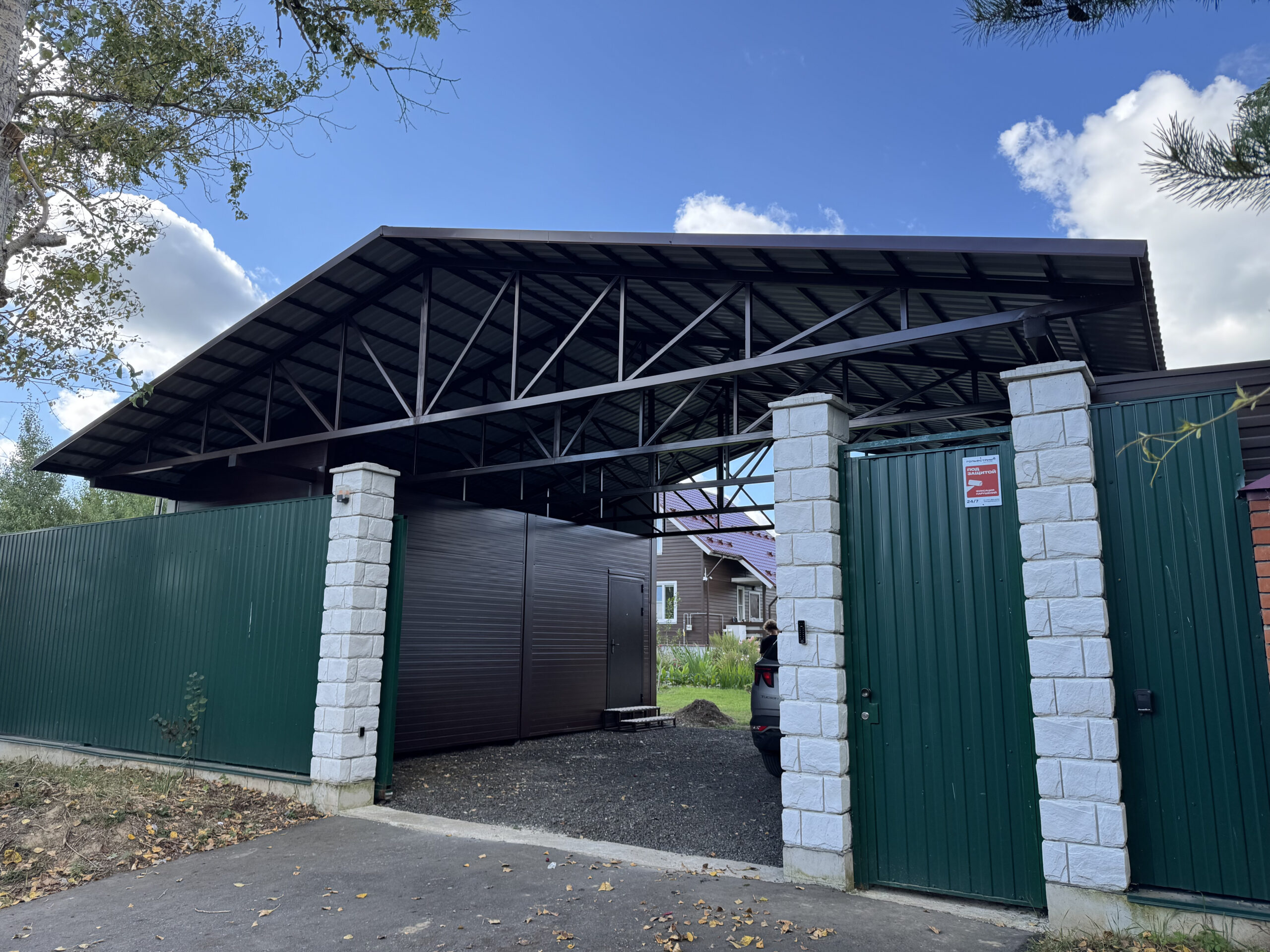

Перед нашей командой стояла задача спроектировать и построить большой двускатный навес размером 8,8 × 11,15 метра с интегрированным хозяйственным блоком. Навес должен был создать просторную защищённую зону для автомобилей, а хозблок — полноценное закрытое помещение для хранения и хозяйственных задач.

Важно было сделать конструкцию не только функциональной, но и визуально цельной. Поэтому металлокаркас, кровлю, водосточную систему и отделку хозблока выполнили в едином цвете RAL 8017, чтобы большой по площади объект аккуратно смотрелся на участке.

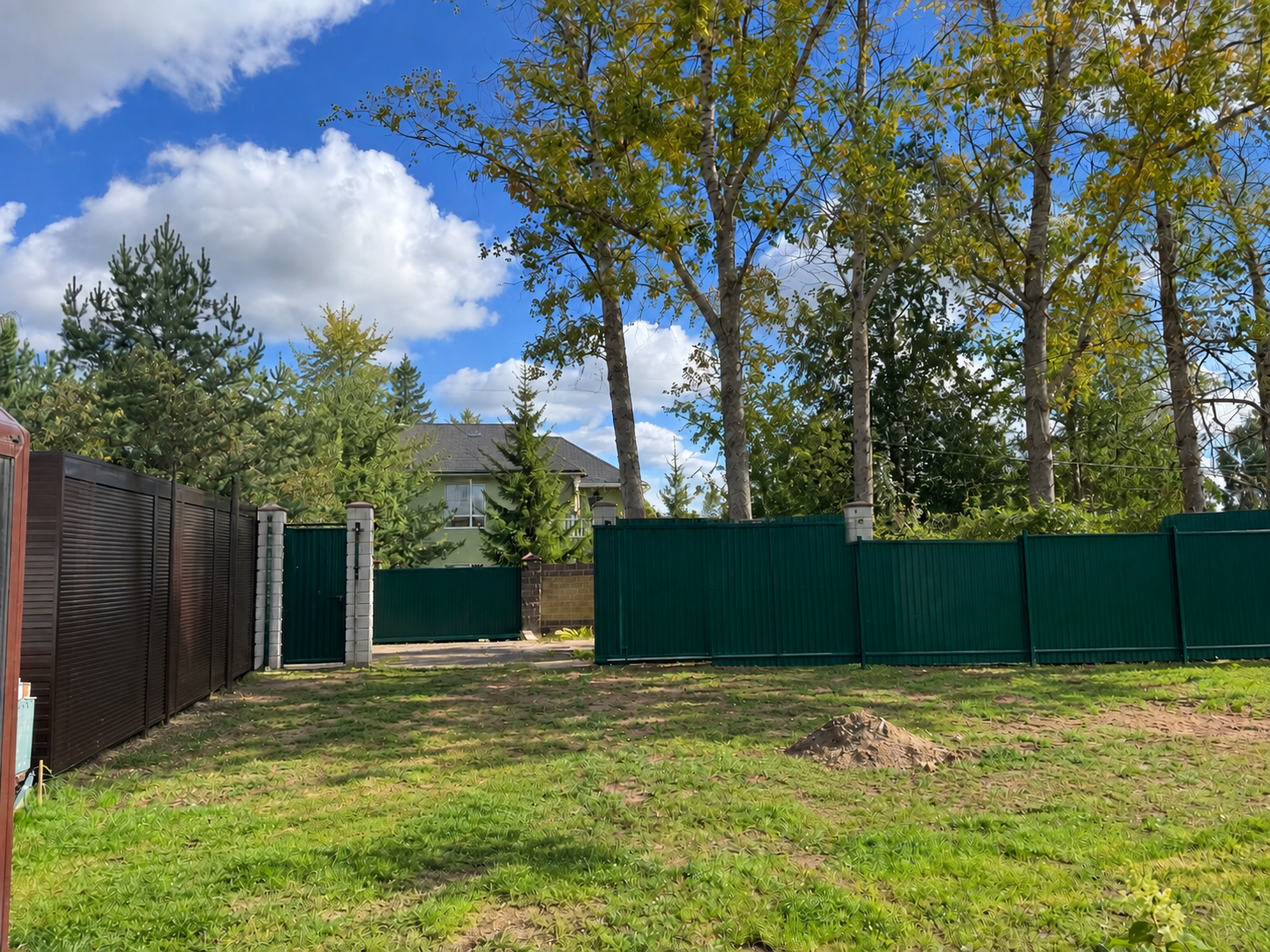

Фото до начала работ

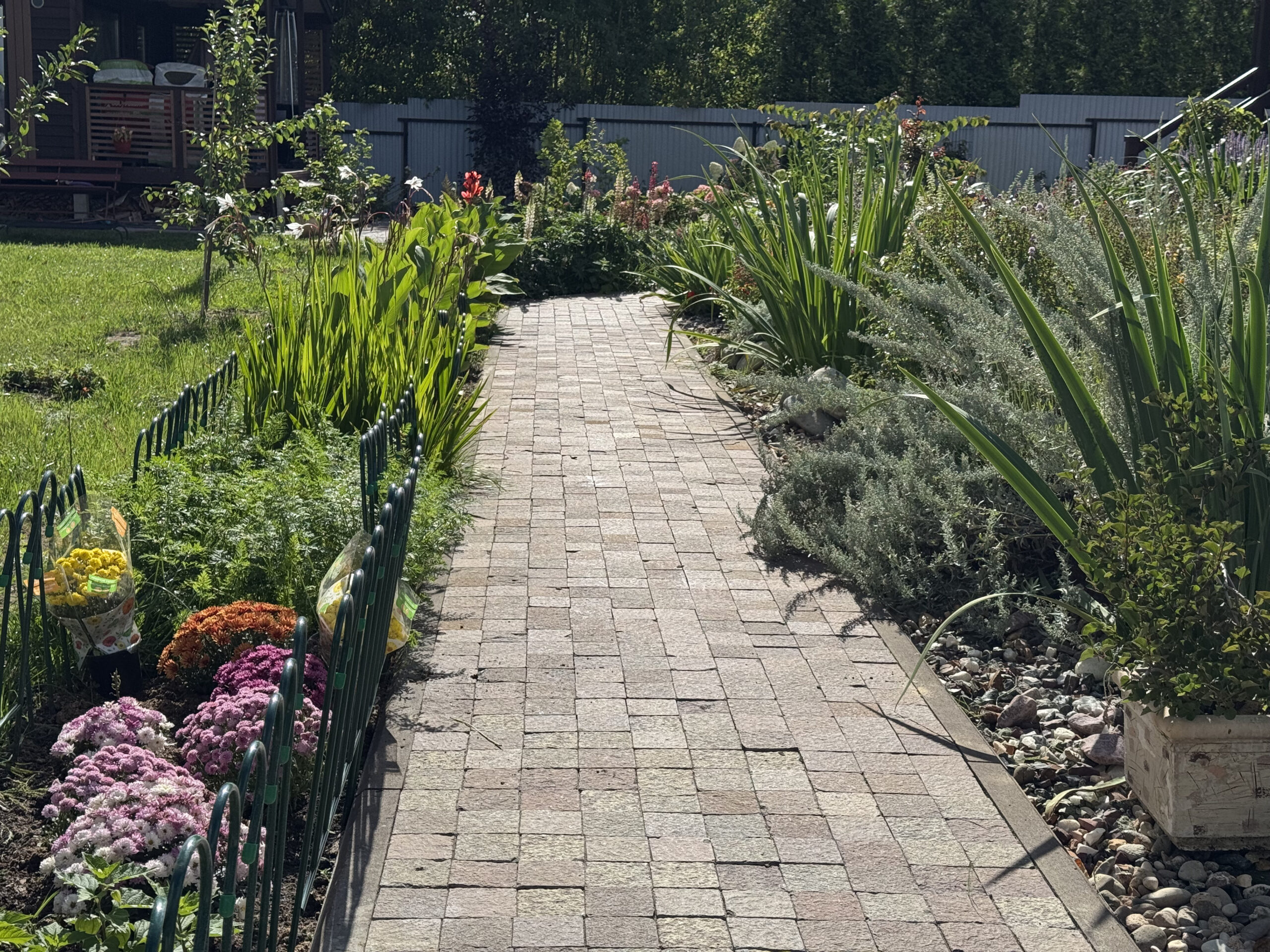

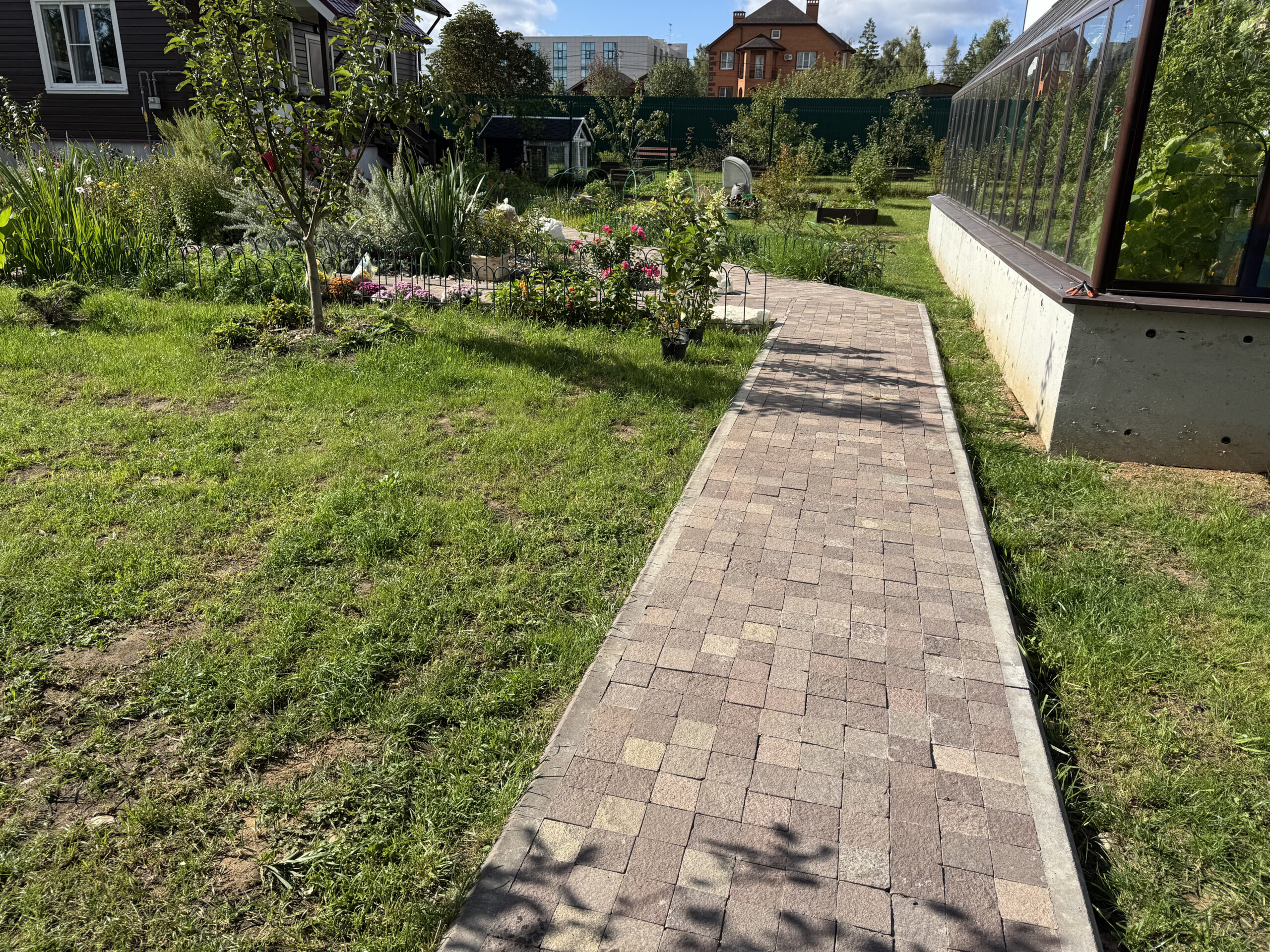

До начала строительства на участке располагалась открытая площадка без навеса и полноценной защищённой парковочной зоны. Здесь предстояло разместить большую двускатную конструкцию с хозблоком и дополнительно благоустроить территорию вокруг неё.

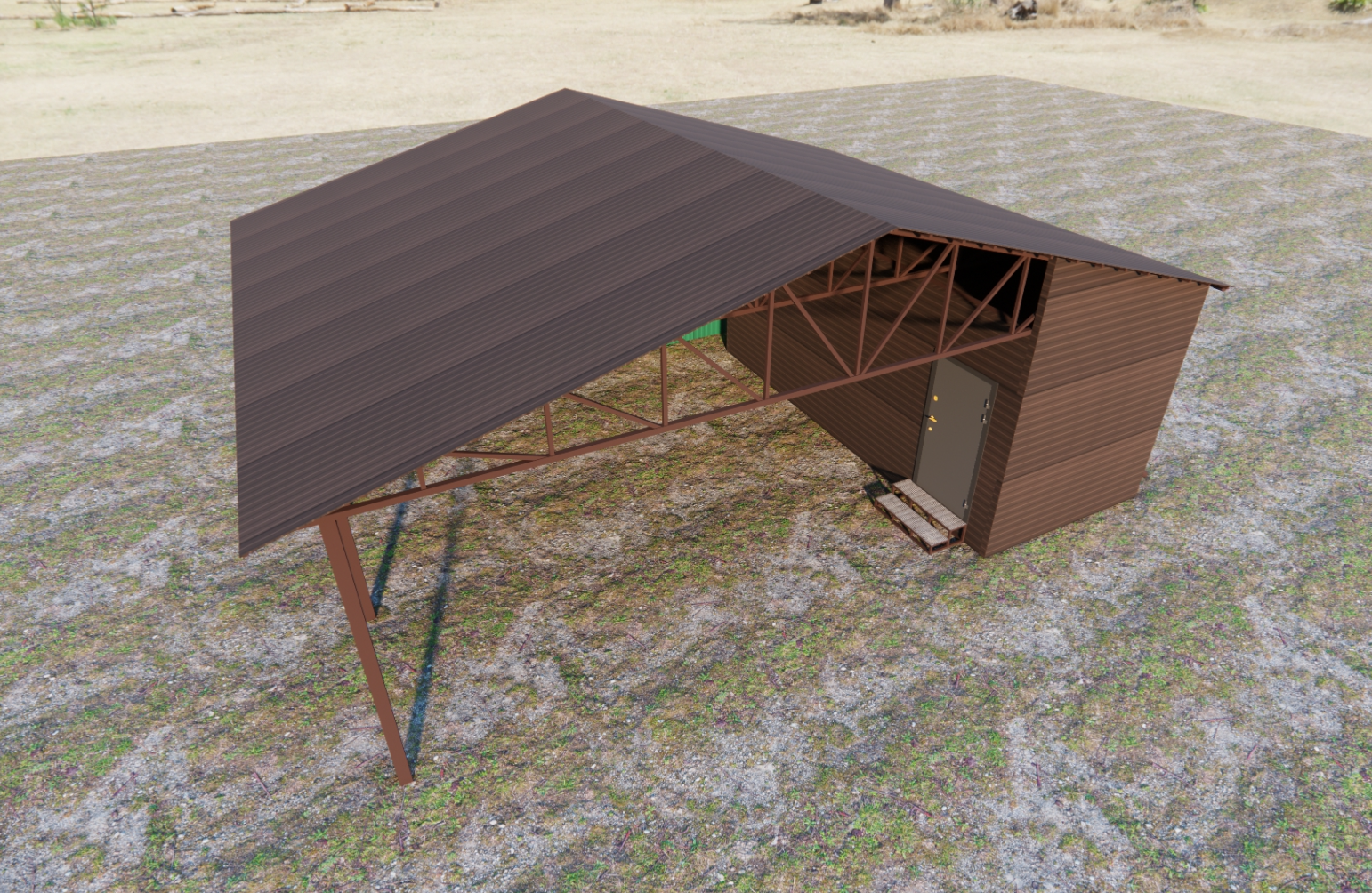

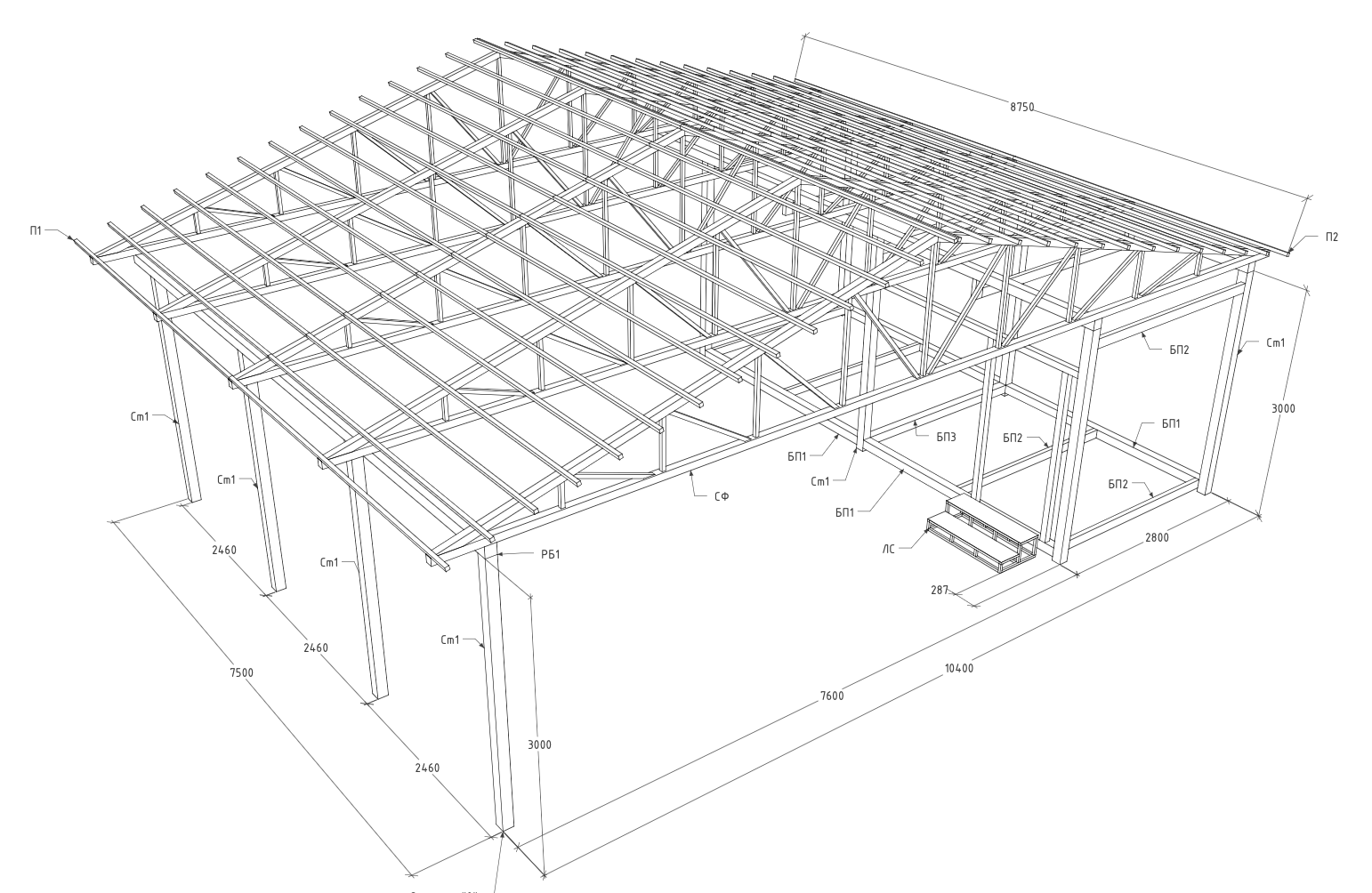

Чертежи и 3D-визуализация

Перед началом производства инженеры подготовили рабочую документацию и разработали 3D-модель будущего объекта. На этапе проектирования рассчитали расположение 10 опорных стоек, геометрию двускатной кровли с углом 15°, конструкцию пяти стропильных ферм и хозблока. Отдельно проработали расположение трёх окон, входной двери и лестницы, чтобы помещение было удобным для ежедневного использования.

Инженерное решение

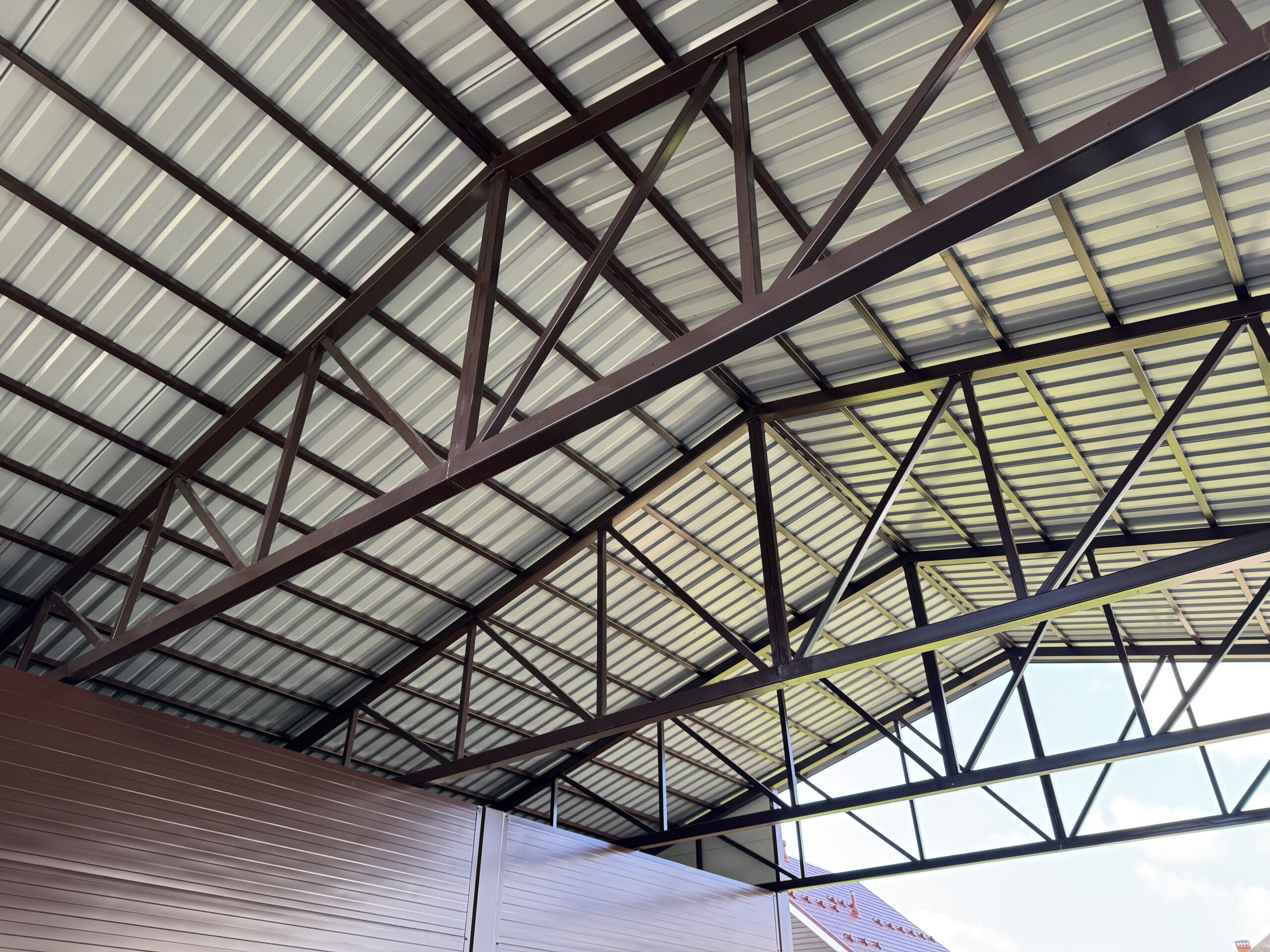

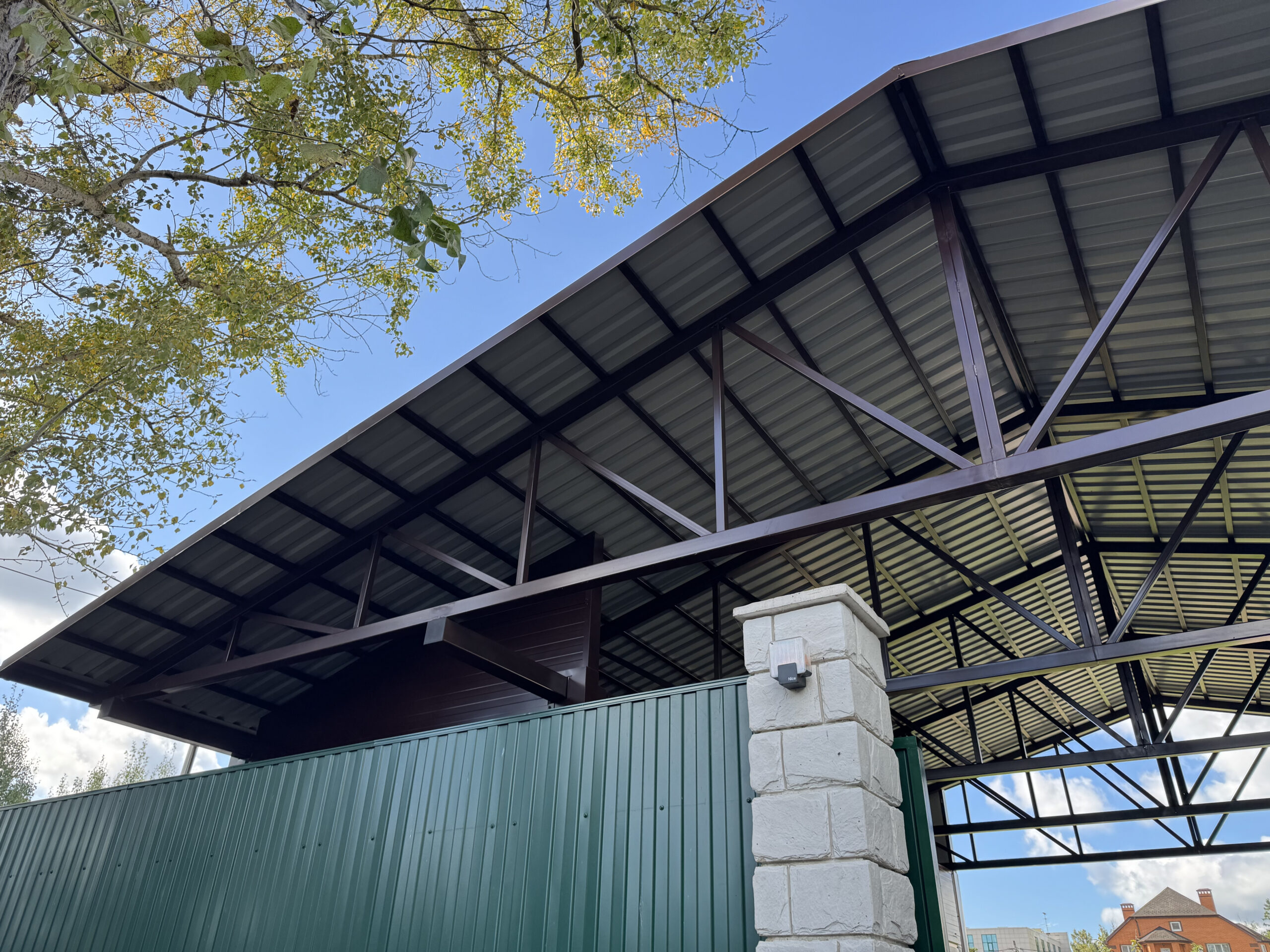

Основу навеса составляет усиленный металлический каркас. Опорные стойки выполнены из профильной трубы 120×120×4 мм, а несущие ригели — из трубы 120×120×5 мм. Двускатную кровлю формируют 5 стропильных ферм: основные элементы выполнены из трубы 80×80×3 мм, внутренние элементы ферм — из профиля 40×40×2 мм. Обрешётка также выполнена из профильной трубы 40×40×2 мм. Стойки установлены методом бутования и бетонирования на глубину 1,5 метра, а конструкция рассчитана на снеговую нагрузку 210 кг/м².

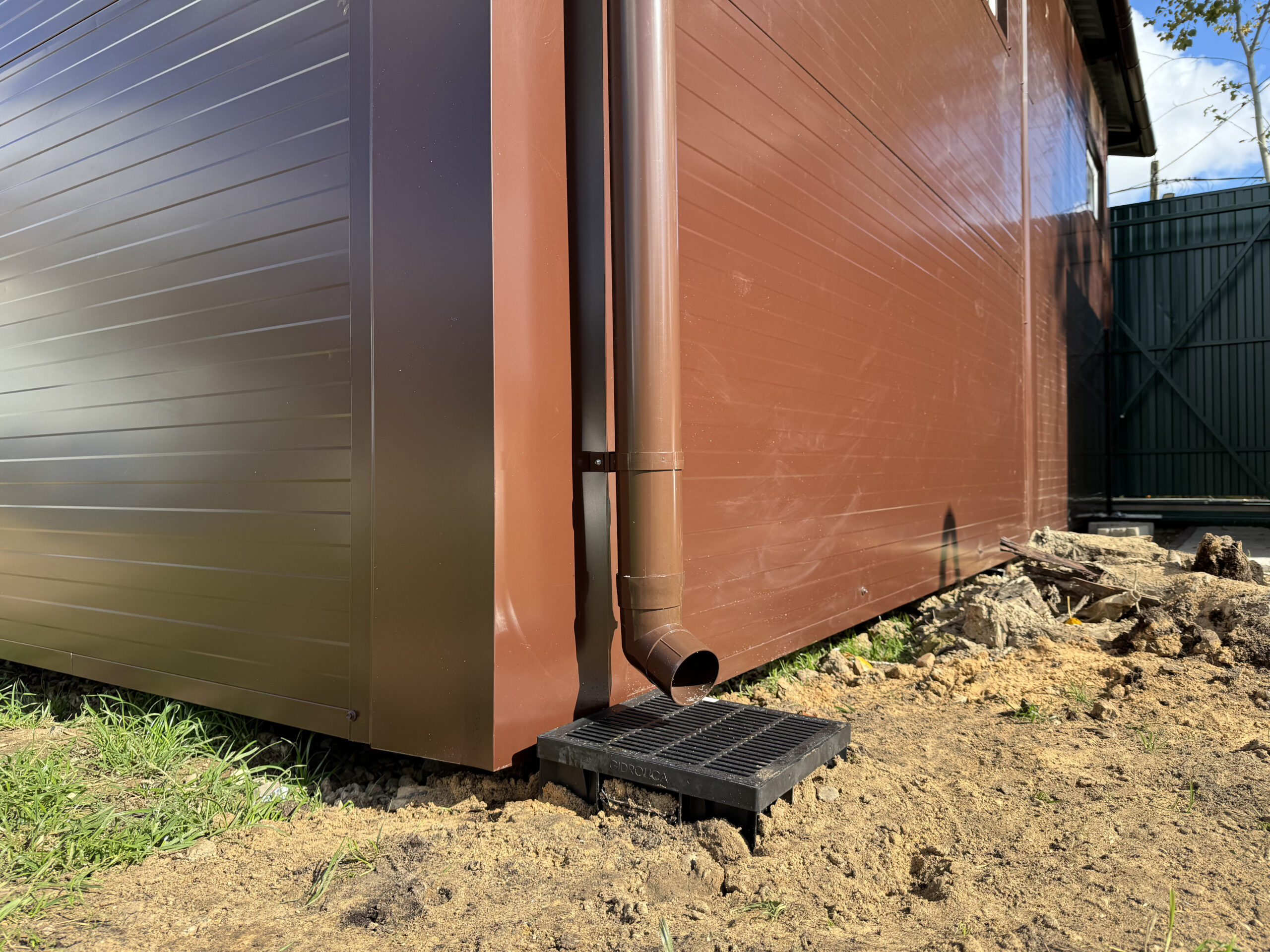

Кровля выполнена из профилированного листа МП-20 толщиной 0,5 мм в цвете RAL 8017. Два ската с углом 15° обеспечивают эффективный сход воды, а со стороны хозблока предусмотрена водосточная система ПВХ в цвете металлокаркаса. Такая конструкция кровли хорошо подходит для большого пролёта и сохраняет классическую геометрию двускатного навеса.

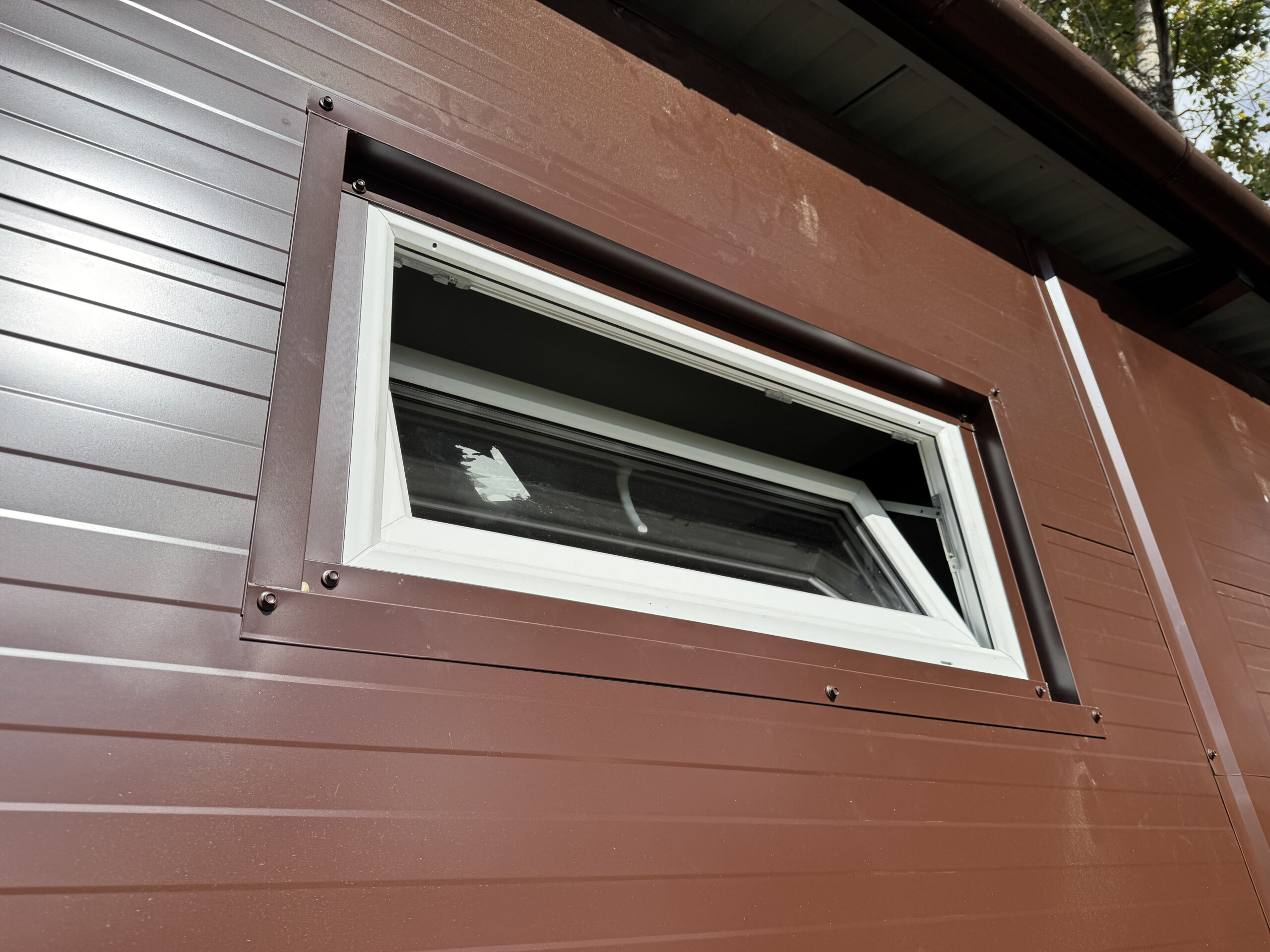

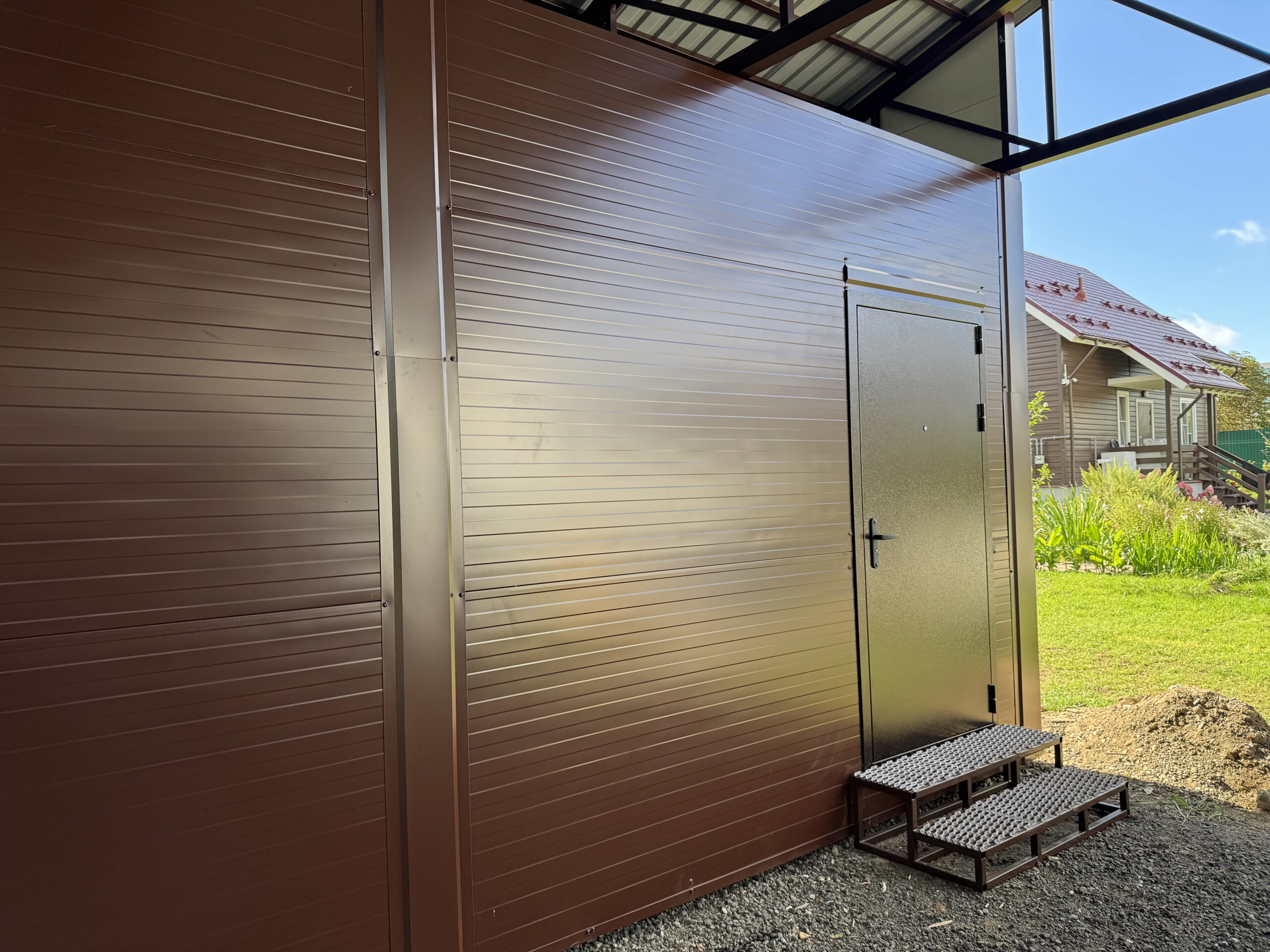

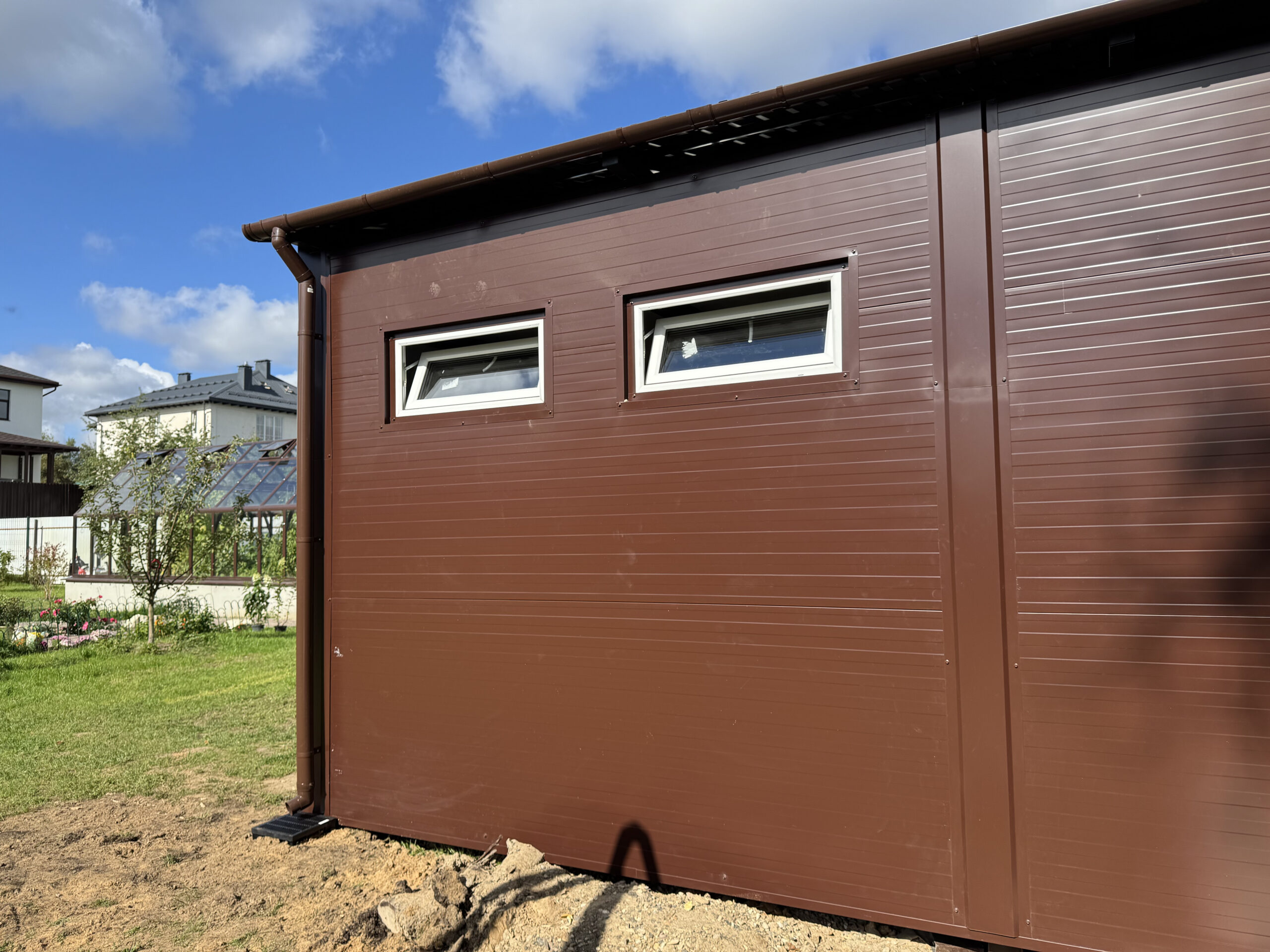

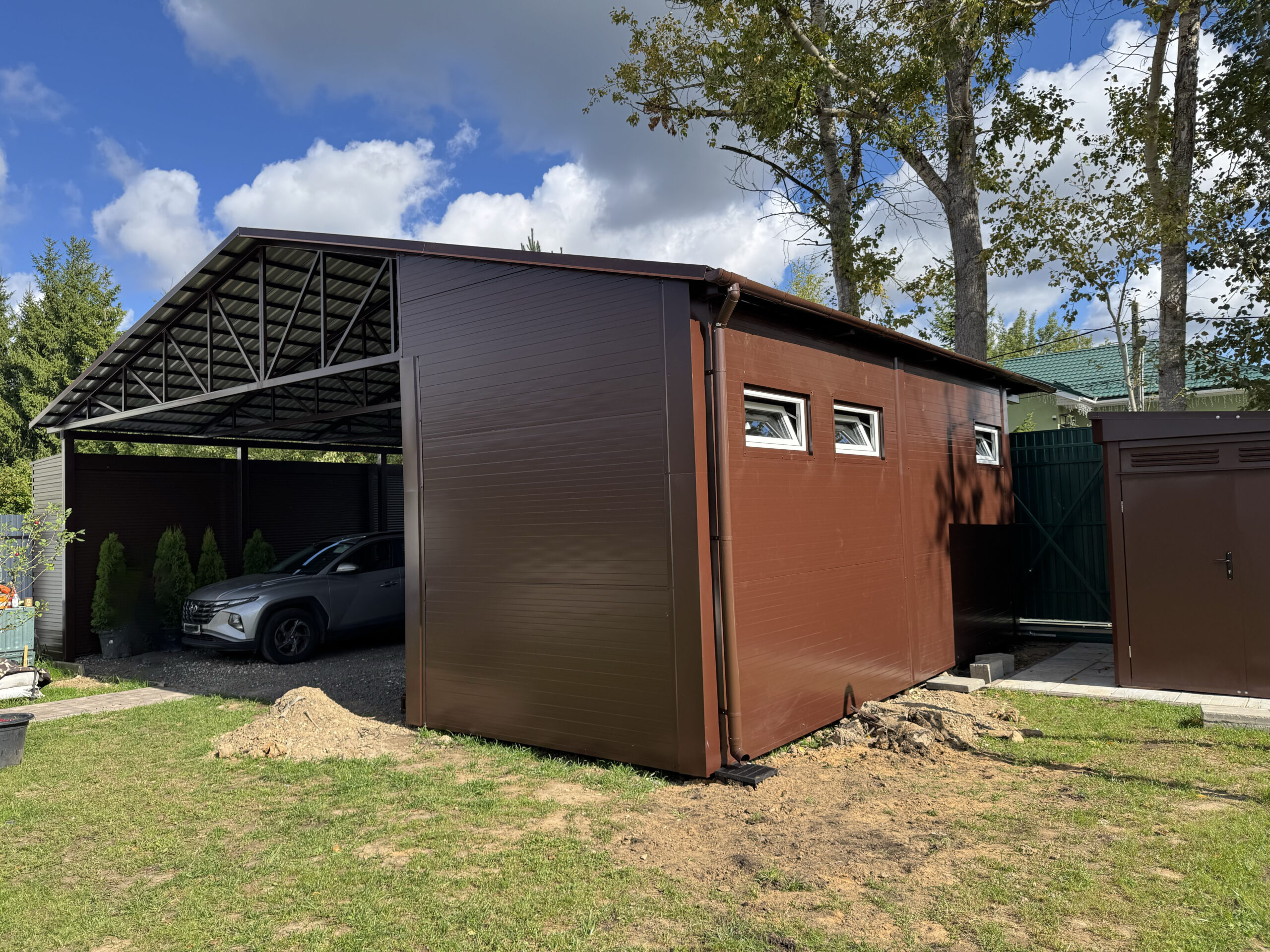

Хозблок размером 2,8 × 6,9 метра выполнен из сэндвич-панелей толщиной 100 мм. Из них сформированы стены, пол и потолок помещения, а сверху на пол уложена плита OSB толщиной 12 мм. Установлены три ПВХ-окна, утеплённая металлическая входная дверь и небольшая металлическая лестница с двумя ступенями. После монтажа сварные соединения защищены цинконаполненным грунтом и подкрашены в цвет каркаса, а открытые торцы профильных труб закрыты заглушками.
